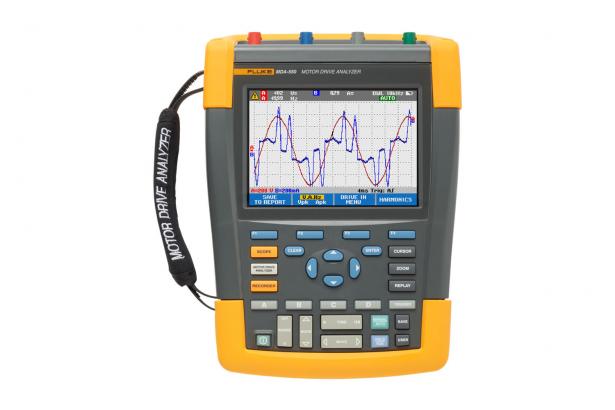

Fluke MDA 510, un model de osciloscop ideal pentru analizarea motoarelor

Modelul Fluke MDA 510, recent introdus pe piata de producatorul american, este un osciloscop portabil, avand rolul principal de analizor de motoare. Acest aparat elimina necesitatea efectuarii de masuratori complexe si totodata simplifica procesul de depanare. Pentru a usura cat mai mult sarcinile utilizatorului, acest dispozitiv il ghideaza pas cu pas prin intregul proces de masurare si realizarea conexiunilor de tensiune si curent, in functie de tipul de test dorit. Totodata, instrumentul este dotat cu configuratii presetate, care ajuta la culegerea tuturor datelor necesare intre intrarea si iesirea motorului. Practic, acest osciloscop este potrivit atat pentru masuratori de baza pana la cele avansate, fiind ideal pentru testare si analiza si avand un generator de rapoarte integrat.

Iata in continuare care sunt principalele caracteristici generale ale osciloscopului MDA 510 de la Fluke:

  • masoara tensiunea magistralelor de curent continuu, de iesire la invertor, de riplu, dar si armonici (de ordin mic si mare) si dezechilibre / descarcari de tensiune din axul motorului;
  • are urmatoarele trei instrumente integrate: analizor de motoare, logger de date si analizor de forme de unda;
  • dispune de patru intrari pentru semnale de tensiune si curent;
  • acest osciloscop poate fi setat cu usurinta, datorita profilelor predefinite, in scopul preluarii automate de date, pe baza procedurilor de test alese;
  • poate crea rapid rapoarte, perfecte pentru documentarea procesului de depanare;
  • masoara parametri electrici aditionali, cu ajutorul functiei osciloscop de 500 MHz si a functiei de inregistrare a datelor, pentru un set complet de diagnostic electric si electronic in sistem industrial;
  • poate fi conectat cu ajutorul porturilor USB A si USB mini B.

Daca alegi sa cumperi modelul Fluke MDA 510 din oferta companiei Ronexprim, lider inca din 1991 pe piata romaneasca de aparate de masura, vei primi, pe langa aparatul propriu zis, si urmatoarele: acumulatori, incarcator, 3 sonde de masura tensiune inalta, o sonda de curent, o sonda de tensiune, geanta de transport, stick USB (manual, software Fluke View).

Iata in continuare care sunt principalele caracteristici tehnice ale acestui osciloscop:

Masurarea tensiunii curentului direct

  • tensiune maxima: 1.000 V;
  • rezolutie maxima: 1 mV;
  • exactitate: +/- 3% + 6 digiti;

Masurarea tensiunii curentului alternativ

  • tensiune maxima: 1.000 V;
  • rezolutie maxima: 1 mV;
  • exactitate: +/- 3% + 10 digiti – 0,6%;

Masurarea tensiunii True RMS

  • tensiune maxima: 1.000 V;
  • rezolutie maxima: 1 mV;
  • exactitate: +/- 3% + 10 digiti;

Masurarea tensiunii de varf

  • tensiune maxima: 1.000 V;
  • rezolutie maxima: 10 mV.

Masurarea dezechilibrelor

  1. De tensiune pe intrare – arata diferenta cea mai mare a unei faze versus media celor trei tensiuni TRMS;
  2. De tensiune pentru iesirea instrumentului si intrarea motorului – arata cea mai mare diferenta procentuala a unei faze versus media celor trei tensiuni PWM;
  3. De curent pe intrare – arata cea mai mare diferenta procentuala a unei faze versus media celor trei valori de curent alternativ;
  4. De curent pentru iesirea instrumentului si intrarea motorului – arata cea mai mare diferenta procentuala a unei faze versus media celor trei valori de curent alternativ.
